北京发研工程技术有限公司承接的“凉山州邮电局93058住宅楼置换隔震支座工程”,属国家“八五”科技攻关专题“砌体结构隔震减震方法及工程应用”(课题号85-
本次改造工程包括对原有隔振垫的拆除、新增隔震垫的更换及后备支座的施工。施工过程涉及到千斤顶顶升、原有隔振垫的拆除、新隔振垫的专业精确定位与安装及辅助构件加固等等,施工工序较多,施工工艺繁杂,对施工技术的要求也较高,尤其是在施工过程中涉及对原结构多次卸荷,则相应的施工同步要进行频繁的沉降变形观测,施工过程中无论对施工顺序的安排、施工方法的选择或对工序的循环技术间歇时间等均要求较高。本次施工共有41套隔振垫置换、111个新增后备支座的施工以及其它附属构件的加固,本工程的核心施工内容为隔振垫的置换。

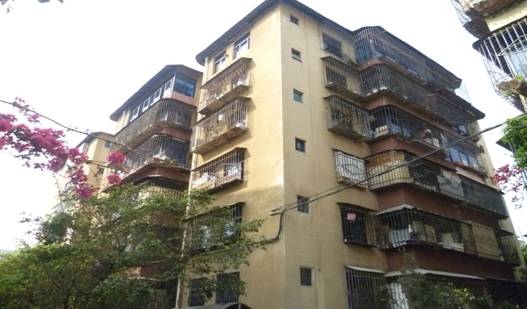

93058住宅楼外貌
业主及设计院领导到施工现场指导工作
施工过程:
支设千斤顶、凿除原有隔震支座 |
安放隔震支座下支墩埋板 |
隔震支座下支墩钢筋绑扎及支墩顶部焊接的钢筋网片 |
|
下支墩合模、准备浇筑灌浆料 |
正在安装隔震垫 |
隔震垫安装就位 |
安装上支墩埋板及钢筋 |
上支墩钢筋绑扎及支墩下部焊接的钢筋网片 |
|
上支墩合模准备浇筑灌浆料 |
隔震垫更换完成 |
后备支座预埋镀锌钢板、及上部梁底包钢(镀锌) |
|
后备支座合模准备浇筑灌浆料 |
后备支座埋板及梁底包钢完成 |
